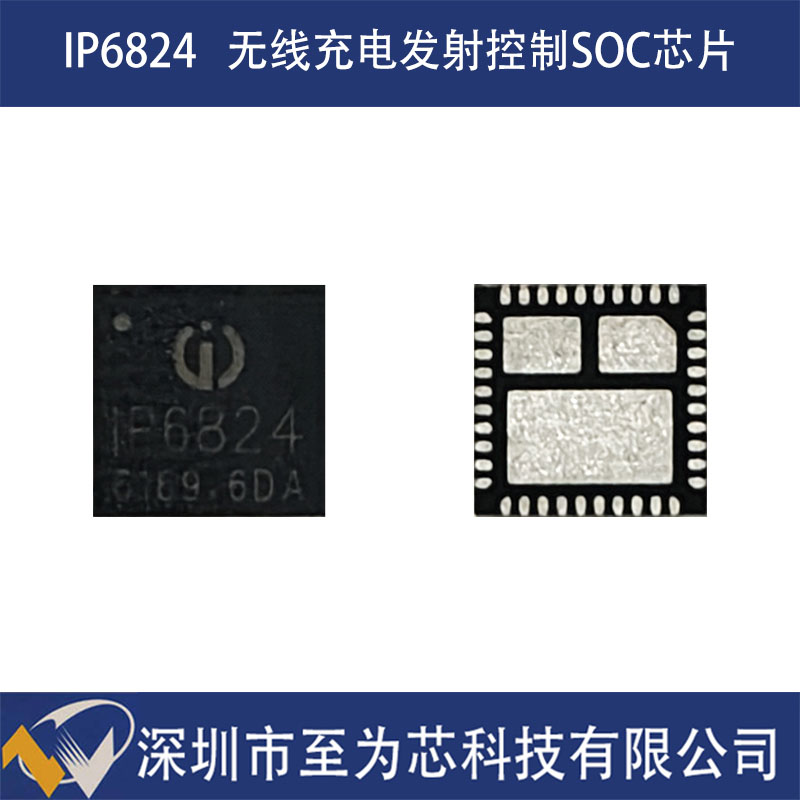

英集芯IP6824是一款無線充電發射座，磁吸無線充移動電源，無線車載充電器等方案的15W無線充電方案SOC芯片，支持WPC最新標準，包括BPP、PPDE、EPP協議，通過Qi 1.3 + PPDE認證。內置USB PD 3.0協議及DP/DM快充協議，支持通過CC1/CC2或DP/DM引腳與適配器通信，動態申請電壓（5V/9V/12V），實現5W到15W快充功能。集成2P2N H橋（內置N+PMOS）。支持高效無線充電控制，減少外圍器件需求。采用QFN40封裝，節省PCB空間，適合緊湊型產品設計。
一、技術特點：集成化設計，優化開發流程
1、集成化程度較高，優化成本結構

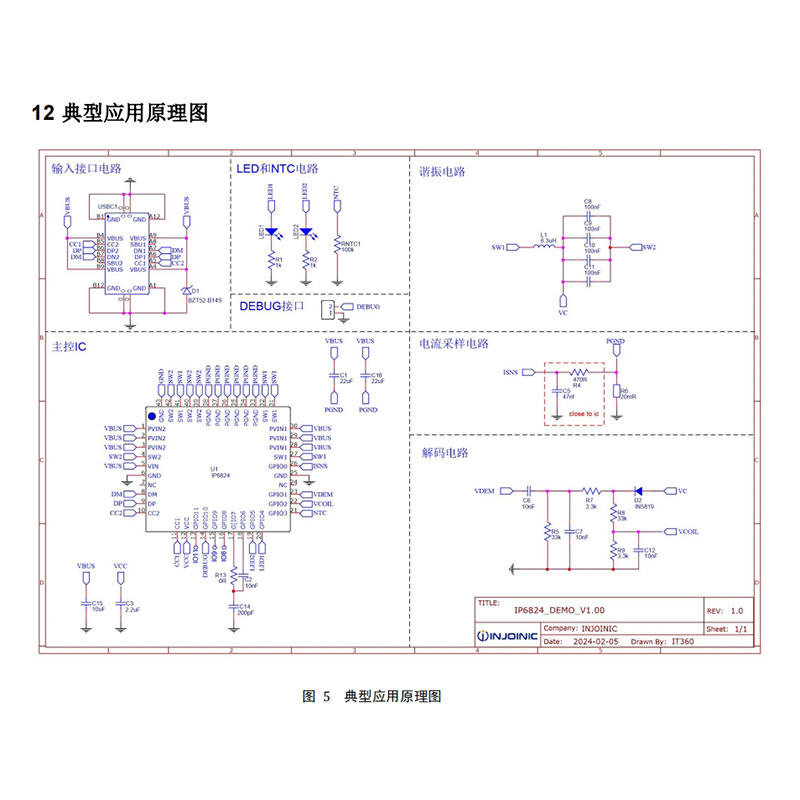

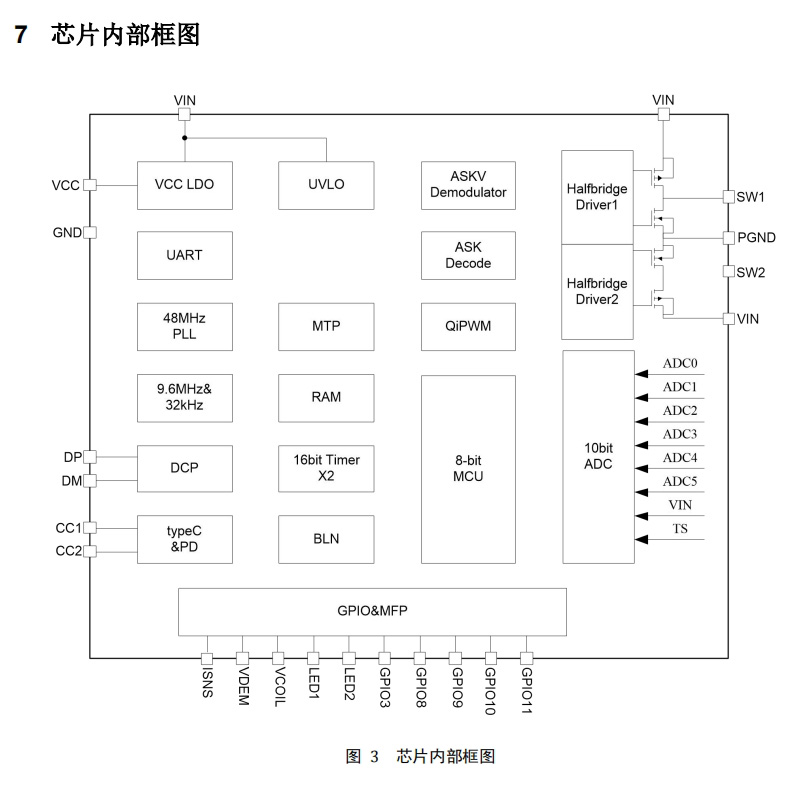

IP6824將H橋驅動模塊、H橋電路、ASK通訊解調模塊、FSK調制模塊、適配器快充Sink協議等主要功能集成于單芯片中，外圍僅需少量阻容元件即可構建無線充電方案。相比傳統分立方案，IP6824可減少較多PCB面積，降低部分BOM成本，并有助于提升生產良率。其QFN40封裝（5mm×5mm）設計，引腳分布較為合理，便于集成于各類緊湊型設備中。
2、內置H橋驅動，優化充電效率
芯片集成的兩個對稱半橋驅動模塊，驅動內置N+PMOS H橋，支持5W-15W多檔位充電功率。通過軟件配置驅動強度與死區時間，可改善EMI電磁兼容性，減少外部RC器件需求。測試數據顯示，IP6824在15W模式下充電效率表現較好。
二、功能優勢：多協議支持，兼顧充電效率與安全
1、支持WPC Qi 1.3+PPDE認證，適配多種設備
IP6824通過WPC標準認證，支持BPP（基礎功率配置）、PPDE（功率包檢測與使能）、EPP（擴展功率配置）等協議，能夠適配主流品牌手機及耳機、智能手表等設備的無線充電需求。其PPDE協議支持可動態識別接收端設備功率需求，自動匹配5W-15W充電檔位。
2、PD3.0快充與動態功率管理
芯片集成USB PD 3.0快充協議及DP/DM類適配器快充協議，支持通過CC1/CC2或DP/DM引腳與適配器動態協商電壓（5V/9V/12V）。IP6824還支持輸入電源動態功率管理（DPM），可根據適配器供電能力調整輸出功率。
3、多重安全防護措施
異物檢測（FOD）：監測線圈電壓/電流波動，識別金屬異物；
溫度保護：支持NTC熱敏電阻接入，實現溫度監控；
過壓/欠壓/過流保護：應對輸入電源異常情況；
線圈電壓限制：控制電壓振幅；
動態功率管理（DPM）：根據適配器供電能力調整輸出功率。
三、應用場景：適應多領域需求

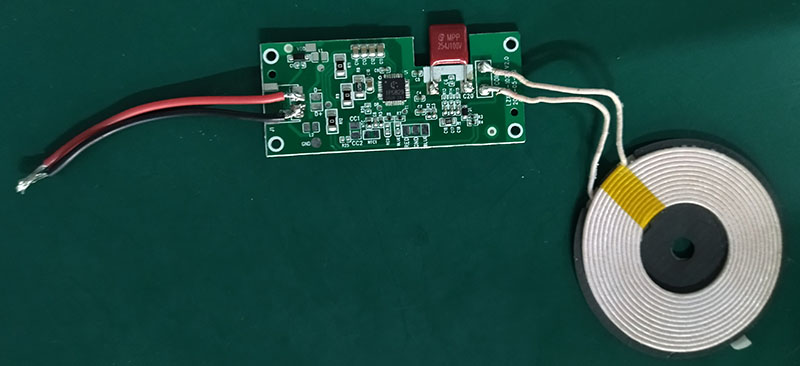

1、桌面無線充電器：多設備適配
IP6824可作為桌面無線充電器的控制芯片，為手機、耳機等設備提供充電服務。其多協議支持特性可適配不同品牌設備充電需求。
2、磁吸移動電源：兼顧便攜性與充電效率
IP6824適用于磁吸式移動電源，通過PD3.0協議與車載USB-C接口適配，滿足行車過程中的充電需求。
3、車載無線充電：注重穩定性
在車載環境中，IP6824可為手機提供較為穩定的無線充電服務，其動態功率管理功能可根據車載電源供電能力調整輸出功率。
4、智能穿戴設備：適應小型化需求
IP6824可為智能手表、手環等小型設備提供無線充電解決方案，其封裝設計適合緊湊型設備集成。
四、市場表現：獲得行業認可
自2024年量產以來，IP6824已進入多家主流品牌供應鏈，并應用于車載充電器、磁吸移動電源、智能穿戴設備等領域。行業數據顯示，該產品在無線充電芯片市場占有一定份額。
結語：無線充電技術的發展與應用
隨著技術進步，無線充電功能正逐漸成為設備的常見配置。英集芯IP6824憑借其多協議支持、較高集成度等特點，為消費電子廠商提供了較為完善的無線充電解決方案。無論是高端機型還是主流產品，IP6824都能提供可靠的無線充電支持。
